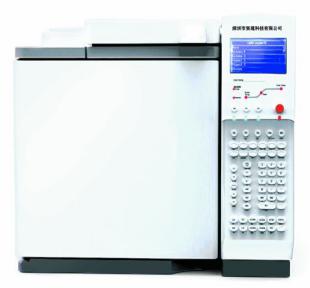

ZTGC–3100D气相色谱仪主机核心部件全部采用美国进口技术,性能优越稳定;单柱一针进样色谱分析方法和分析流程、资通ZTGCC-2000变压器油中气体分析数据处理和故障诊断专用计算机系统处于世界领先水平的高新技术,能够对故障种类、程度、部位和发展趋势进行准确判断,目前已经过全国电力系统上千个单位、十六年的使用和检验,深受广大用户欢迎。整个系统由资通公司生产、安装、调试、培训,以满足电力、铁路、冶炼、石油、化工等行业开展变压器油中气体分析和故障诊断之需。
技术参数
海拔高度:4000米以下
使用地点:室内
室内环境:恒温
室内环境温度:-15℃-50℃
室内环境湿度:≤85%
最高地震强度:7.5级
灵敏度满足国标GB/T 17623-1998和GB/T 7252-2001的要求:
H2 ≤ 2μL/L, CO≤2μL/L,CO2 ≤2μL/L,CH4≤0.06μL/L, C2H4≤0.06μL/L,C2H6≤0.06μL/L, C2H2 ≤ 0.06μL/L,O2≤5μL/L, N2≤10μL/L
操作温度:高于室温5℃~450℃ 温度设定精度:0.1℃
程序升温最高阶数:7阶
最高程序升温速度: 120℃/min
箱尺寸:长280mm×宽300mm×高180mm
高精度电子压力/流量控制(EPC)
最高使用温度450°C
柱头压力设定范围:0-100psi
柱头压力控制设定精度:0.01psi
总流量设定范围:0 to 100 mL/min
流量设定精度:0.1mL/min
高精度电子流量/压力控制(EPC)
适配与填充柱和毛细管柱
最高使用温度450°C
基线漂移: 2.3×10-14A/30min
最小检测限:1.7×l0 -12g/s
基线噪声: 4.0×10-15A
定量重复性:0.3%
自动点火
电子压力/流量控制(EPC)
最高操作温度450 °C
基线漂移: 0.012mV/30min
灵敏度:156034mV. ml/ mg
基线噪声: 0.007 mV
定量重复性:0.3%
热导池检测器 (TCD)-单丝设计, 死体积小,灵敏度高;单丝热导池的体积只有3.5微升,所以相对于多数传统的TCD的0.5~1.0毫升热导池体积可以提供很高的灵敏度;单丝TCD的“恒丝温”设计使单丝TCD对热变化和温度梯度是不敏感的,其结果是单丝TCD噪声和漂移极低,所以拥有很低的最小检出限<400pg/Ml
温控精度 ±0.1℃
CO,CO2峰型尖锐,对称,美观
甲烷转化装置温度范围:室温以上5℃~450℃
内置式PCI高精度双通道并行接口实时数据采集卡。测量范围-5mV~1V,分辨率1μV。
ZTGC-TD-3100D采用全套进口电子压力精确控制器(EPC),控制精度0.01psi,;产品可以用软件虚拟键盘来反控色谱参数,设定压力与流量值,精确控制设备流量,操作简便,稳定性好。所有气路压力均通过压力传感器数字显示,通过工作站即可直接读取载气、氢气和空气的压力,实施掌握分析条件。
- 采用计算机反控技术,实现仪器温度的设置、显示等操作
所有温度参数均实现数字显示,通过工作站即可直接读取和控制包括柱箱、检测器、转化炉等各路温度,操作简洁明了。
升温、降温等操作均可通过工作站轻点鼠标实现,完全摒弃了以前在试验室色谱中的繁琐操作,真正完全实现一键开机,操作非常简便。
内置有自动气路控制装置,在您轻点鼠标时自动放掉一部分空气,使氢气和空气的配比达到适合点火的比例,并在自动完成点火后恢复这一比例;同样,通过工作站软件中的桥流设置窗口即可完成热导桥流的设置。
- 通过电脑软键盘进行FID、TCD检测器精确调零,增强仪器的抗干扰能力
具有智能的热导断气保护功能,当载气压力小于安全阈值时,系统会自动切断热导电流,以保护热导检测器不受到损坏。
AC220V,1800VA,频率50/60Hz
58cm*48cm*51cm
重量:~50kg
