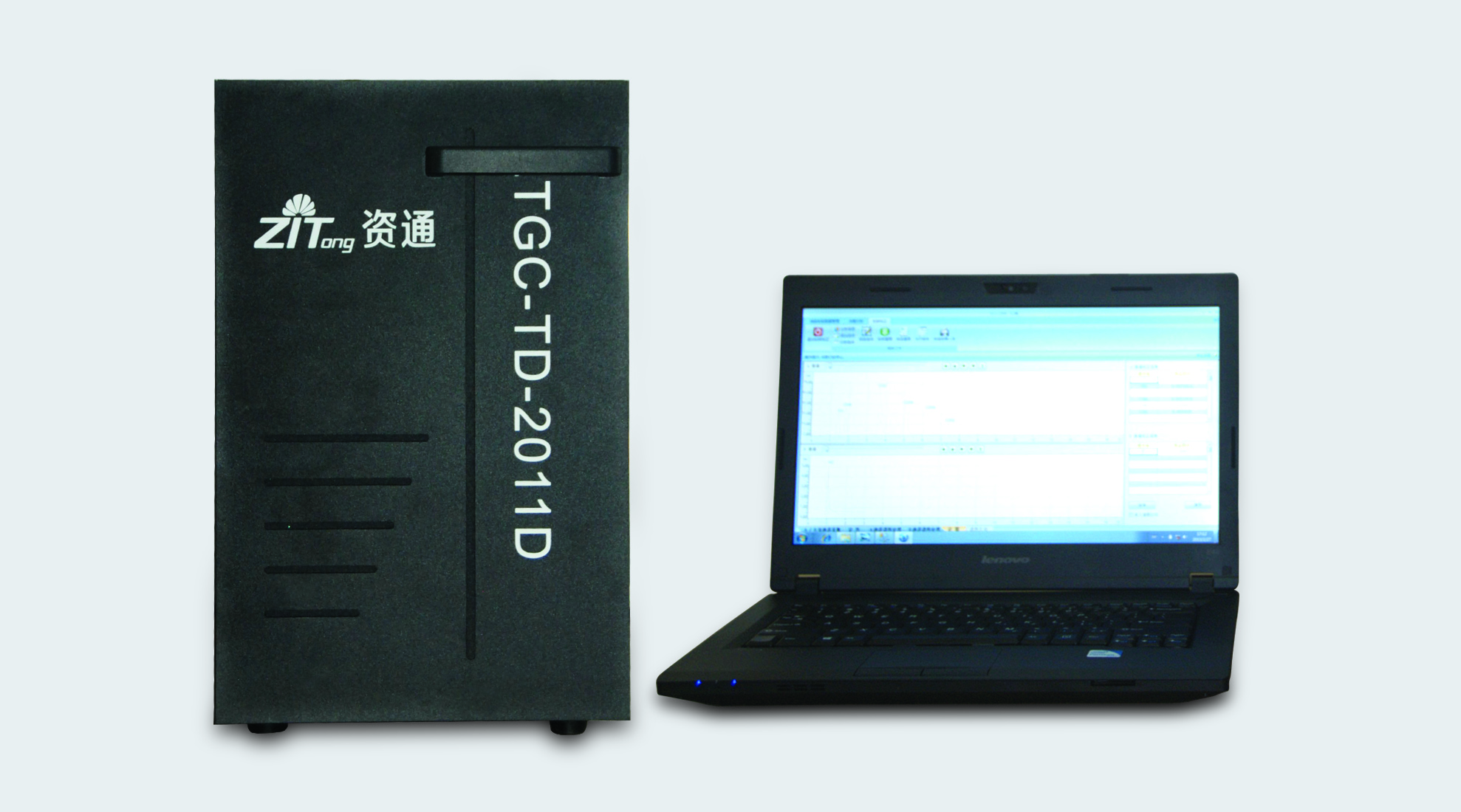

ZTGC-TD-2011D色谱系统主机核心部件采用美国进口技术，性能优越稳定；一柱一针进样色谱柱和分析流程、资通ZTGCC-2000变压器油中气体分析数据处理和故障诊断专用工作站处于世界领先水平，能够对故障的种类、程度、部位和发展趋势进行准确判断，目前已经过全国电力系统上千个单位、十六年的使用和检验，深受广大用户欢迎。整个系统由资通公司生产、安装、调试、培训，以满足电力、铁路、冶炼、石油、化工等行业开展现场变压器油中气体分析和故障诊断之需。

系统特点:
主机系统:
  • 1：采用独有的单柱一针进样色谱柱和分析流程
    2：采用ZTGCC-2000故障检测和诊断专用色谱工作站
    3：色谱仪主机采用美国进口技术，性能优越（国内独有）
    4：FID和TCD检测器全部进口，TCD检测器采用独有的进口单丝热导，灵敏度高，分离效果好，室体积小，峰型尖锐美观，并有热导钨丝断气保护功能。 FID检测器采用了进口高精度电子流量/压力控制，自动点火，自动监测。新型高效转化炉，转化效率高，重现性好，使用寿命长。
    5：采用全套进口电子压力控制器（EPC），可以数字化精确监测并控制气路压力和流量值，控制精度达0.01psi，稳定性高。
    6：单路载气，耗气量最低，同样气源运行时间更久。
    7：满足国标GB/T7252-2001及国标GB/T17623-1998要求
    H2 ≤ 2μL/L，CO ≤5μL/L，CO2 ≤10μL/L，C2H2 ≤ 0.1μL/L

技术参数

ZTGC-TD-2011D色谱分析系统性描述
1．灵敏度满足新国标GB/T7252-2001要求
H2 ≤ 2μL/L，CO≤5μL/L，CO2 ≤10μL/L，C2H2 ≤ 0.1μL/L
2．采用ZTC-08单柱一针进样分析流程8分钟内分离H2、CO、CO2、CH4、C2H4、C2H6、C2H2
3. 分离度满足定量分析要求
4．采用ZTGCC-2000专用中文色谱工作站自动处理数据，并含专用数据库及变压器故障诊断专家系统
1：色谱仪主机主要技术参数：

热导检测器（TCD）
氢火焰离子化检测器（FID）

采用单丝热导（国内独有）

高精度电子流量/压力控制，控制精度0.01psi

高精度电子流量/压力控制，控制精度0.01psi



 电源采用恒流控制方式

 自动点火

灵敏度：≥80000mV·ml／mg（正十六烷/异辛烷）

检测限：≤1.7×10-12g／s（正十六烷/异辛烷）

基线噪声：≤10μV

基线噪声：≤10-12A

基线漂移：≤100μV/30min

基线漂移：≤2×10-12A/30min

线    性：≥104

线性：≥106
采用计算机反控技术，实现仪器气路压力数字化显示：
ZTGC-TD-2011D采用全套进口电子压力精确控制器（EPC），控制精度0.01psi，；产品可以用软件虚拟键盘来反控色谱参数，设定压力与流量值，精确控制设备流量，操作简便，稳定性好。所有气路压力均通过压力传感器数字显示，通过工作站即可直接读取载气、氢气和空气的压力，实施掌握分析条件。
采用计算机反控技术，实现仪器温度的设置、显示等操作：
ZTGC-TD-2011D所有温度参数均实现数字显示，通过工作站即可直接读取和控制包括柱箱、检测器、转化炉等各路温度，操作简洁明了。
采用计算机反控技术，实现一键开机：
ZTGC-TD-2011D升温、降温等操作均可通过工作站轻点鼠标实现，完全摒弃了以前在试验室色谱中的繁琐操作，真正完全实现一键开机，操作非常简便。
轻点鼠标完成点火和电流设置等操作
ZTGC-TD-2011D内置有自动气路控制装置，在您轻点鼠标时自动放掉一部分空气，使氢气和空气的配比达到适合点火的比例，并在自动完成点火后恢复这一比例；同样，通过工作站软件中的桥流设置窗口即可完成热导桥流的设置。
通过电脑软键盘进行FID精确调零，增强仪器的抗干扰能力：
FID检测器信号调零可通过软键盘进行精确调零，降噪、抗干扰能力强。
热导钨丝断气保护功能:
具有智能的热导断气保护功能，当载气压力小于安全阈值时，系统会自动切断热导电流，以保护热导检测器不受到损坏。
热导池检测器 (TCD)-单丝设计,  死体积小,灵敏度高:
单丝热导池的体积只有3.5微升,所以相对于多数传统的TCD的0.5~1.0毫升热导池体积可以提供   很高的灵敏度；单丝TCD的“恒丝温”设计使单丝TCD对热变化和温度梯度是不敏感的，其结果是单丝TCD噪声和漂移极低，所以拥有很低的最小检出限<400pg/Ml
2：ZTGCC-2000故障检测和诊断专用色谱工作站特点
2.1：测定对象
变压器油中溶解气体：H2、O2、N2、CO、CO2、CH4、C2H6、C2H4、C2H2、含气量、氧氮比等。
2.2：具有自动检测进样峰、自动识测色谱峰、自动定性定量分析、自动储存分析结果和谱图、自动打印各种报告及统计报表等功能。具有色谱数据库、谱图库、设备台帐以及样品资料库等多个数据库。
2.3：具有变压器故障诊断专家系统：提供专家系统理论分析法、标准故障数据比较法、三比值法（导则法、改良电协法）和发展趋势法等多种诊断方法的诊断结果。对变压器等充油设备的运行状态、故障类型和程度、故障部位、故障发展趋势（产气率、放电、过热、故障能量等运行趋势图分析）、油质绝缘性能变化趋势等做出明确的诊断意见。
2.4：数据采集器
采用外置式USB高精度双通道并行接口实时数据采集卡，保证测量数据准确可靠。
测量范围-5mV～1V，分辨率1μV。
3：微型振荡仪
重量轻，体积小，可同时振荡四支油样
4：微型氢气发生器
重量轻，体积小，可长时间使用（不需要小型氢气瓶，不需要补充氢气气源，避免了补充氢气时带来的危险），使用安全。
5：微型空气发生器
重量量轻，体积小，可长时间使用（不需要小型空气瓶），使用安全。
6：微型氮气瓶
重量量轻，体积小，开机状态下可连续使用72小时。
