ZTGC-3000D
SF6色谱分析系统
基于国内电力系统使用SF6设备越来越多的趋势，必然会提出以下问题：①购进SF6原料气质量把关问题。②SF6含量和杂质浓度的控制。③SF6气体使用过程中，质量的变化情况检测。④车间SF6泄漏的检测。⑤泄漏SF6在空气中的含量，是否超过工业卫生标准范围，是否对人身和环境有害。⑥运行设备中SF6由于电弧和过热的作用将产生分解，这些分解产物多数有毒，有些有剧毒。因此，在检修前，必须对SF6中是否存在分解产物进行分析，以便采取安全防护措施，防止检修人员中毒事故发生。
为了协助电力系统朋友解决上述问题，资通公司从建立分析方法开始，耗时5年，
专门研发资通ZTGC-3000 型SF6分析系统。
系统简介：

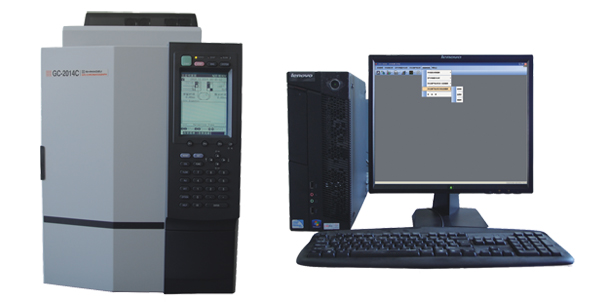

该系统由岛津GC-2014C气相色谱仪、资通公司ZTC-301型SF6分析专用色谱柱及分析方法主流程、 ZTS-3000D型SF6分析专用工作站组成，整机由资通公司集成，并负责现场安装、调试和培训。
电力系统不少朋友，想开展SF6分析工作，但不知从何下手。资通公司急大家所急，提供成套技术服务，只要购买了这个系统，就等于建立了一个SF6实验室，可立即开展工作。还有些朋友，原来已有色谱仪的单位，也可以通过本公司进行技术改造，将此项工作开展起来。
利用这套系统，可以完成以下任务：
① 购置SF6原料气质量是否符合要求；
② 运行设备SF6气质量是否符合要求；
③ 利用原料气配制使用气时，SF6浓度是否符合要求；
④ 设备是否泄漏SF6；车间内SF6浓度是否超标；
⑤ SF6气里有没有分解产物（如果有，检修时必须使用吸附剂将有毒分解产物除去，然后才进行检修以防检修人员中毒）。

系统特点:

• 分离性能好。采用资通公司ZTC-301色谱柱、TCD检测器分离测定：空气，CF4，CO2，SF6等。该柱及分析流程对各组分分离性能良好，保证了高浓度SF6和低浓度杂质组分的测量准确性。
• 灵敏度高、稳定性好、重复性非常高。
• 实现SF6分析数据现代化管理。

ZTGC-3000D主要参数
执行标准：DL/T 920-2005
主机参数

• 柱箱
  操作温度：环境温度+10°C~420°C    最大20段程序升温功能
  柱箱尺寸：长250mm×宽175mm×高360mm，内体积15.8L
  温度准确度：设定值（K）的±1%（可0.01℃校准）
• 双填充柱进样口   最大操作温度：420℃
• 六通阀进样口,安全进样
• 热导检测器
  最大操作温度：400°C
  灵敏度： 40000 mv.mL/mg
  线性动态范围；105
  手动及一键自动基线调零
• 大型液晶显示屏，中文显示
  240×320点图形显示,可显示色谱图；图解用户界面；内置帮助功能
• 故障自检功能
• 主机尺寸：长400mm×宽607mm×高690mm
• 重量： 50kg
• 电源：AC220V，1800VA，50/60Hz

ZTGC-3000D系统配置
1． GC-2014C气相色谱仪主机
2． 资通ZTC-301 SF6色谱分离柱及流程
3． 资通ZTS-3000D SF6色谱工作站及色谱数据采集卡
4． 电脑、打印机
5． SF6气体采样钢瓶
6． 真空泵
