变压器故障诊断专家
ZTGCC—2000型
变压器油中气体分析数据处理和故障诊断专用计算机系统
变压器油中气体分析数据处理、故障诊断专用计算机系统ZTGC—2000是资通公司创始人李宁先教授及其科研团队从1986年开始耗时近九年才完成的一项巨大的科研项目,又经过三年时间的现场试验、逐步完善后,于1997年正式推向市场。ZTGCC—2000系统从开发研究到推向市场前后共用了12年时间,是专门为变压器油中气体色谱分析和故障诊断这一岗位设计研发的。
国内外其他厂家生产的色谱工作站,一般只具有色谱分析数据处理功能,而ZTGCC—2000专用计算机系统具有三个大的分析系统:
一、具有能与国内外各个厂家生产的各种型号气相色谱仪直接联接,完成色谱分析数据自动处理的色谱分析数据处理系统;
二、具有强大的油务监督数据现代化管理系统;
三、根据色谱分析数据和数据库管理系统对变压器运行状态进行评估和运行故障诊断系统。
ZTGCC—2000自投放市场以来,版本不断改版升级,在国内已有十几个省电力中试所和几百家供电局、电厂使用,担负着成千上万个油品和色谱数据管理工作,完成了上万次变压器运行故障的诊断和检验,深受用户信赖。
ZTGCC—2000系统具体介绍如下:

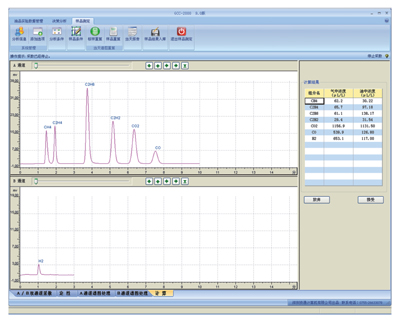

一、 色谱工作站系统
- 易用性 操作语言全部化学化,简洁明了,易学易懂;
- 使用广泛 可与电力系统使用的国内外各种型号的气相色谱仪连接使用。适用于一次进样、二次进样、三次进样等不同的色谱分析流程。
- 测定对象
- 变压器油中溶解气体:H2、O2、N2、CO、CO2、CH4、C2H6、C2H4、C2H2、C3H8、C3H6、含气量、氧氮比
- 性能
内置式PCI高精度双通道并行接口实时数据采集卡,保证测量数据准确可靠。测量范围-5mV~1V,分辨率1μV。
ZTGCC-2000对色谱数据的采集、平滑、储存、基线校正、单重峰识别、峰强度测量、色谱峰定性分析、色谱组分定量分析等进行实时地全自动处理,并自动储存分析结果和谱图。
- 打印
可打印色谱分析报告、谱图、数据库检索报表、故障诊断及油质试验报告等。可选择不同的报告格式打印。可自定义报告格式及报表格式到Microsoft Office中打印。
二、人工智能变压器故障诊断系统
变压器油中气体分析的目的,主要是根据油中气体的种类和数量,对变压器运行状态做出评估,回答以下问题:①变压器目前运行是否正常;②如果不正常,则进一步判断:a、变压器所出现故障的种类和程度;b、故障的大致部位;c、故障的发展趋势;d、根据前三种判断,对故障危险性做出预测,提出下一步运行建议.在故障种类和程度的诊断中,除了IEC三比值法,改良电协三比值法外,我们用了近8年时间还研究开发了专家系统法和模式识别法两种人工智能诊断方法,这两种方法已经过了15年以上时间和大量实际数据检验可靠,大大提高了变压器故障的诊断水平。
在国内不少人正在争论利用色谱数据能不能进行故障部位诊断时,资通公司用了三年时间,专门研究开发出利用色谱数据进行故障大概部位诊断,深受大家欢迎。
关于故障发展趋势的分析,对于决策故障的下一步处理十分重要,资通公司故障诊断系统为用户提供了产气率、放电、过热、故障功率能量的发展趋势图和油品绝缘性能变化趋势图,为用户下一步决策提供了明确依据。
资通ZTGCC—TD系统提供的变压器运行状态评估和故障诊断系统是国内外独一无二的高科技智能化产品。
三、油务监督数据库现代化管理系统
包括:标样数据库、谱图库;未知样数据库、谱图库;设备库;样品条件库;油质数据库(包含变压器油的颜色、微水、PH值、酸值、耐压、闪点、界面张力、介损、含气量、油泥与沉淀等10多个项目)。用户可对数据库进行设备换名、外来数据的录入、数据库分类查询及多种检索报表等操作。开放式数据库结构,方便用户网上传送。
四、系统特色
- Windows平台,鼠标操作,界面友好,支持多任务操作。
- 操作简便、轻松,易学易懂。
全部操作均为中文化学术语,无需精通电脑也可轻松掌握。
- 行业领先的技术:
ZTGCC-2000专门为油务监督岗位设计,强大的技术支持使产品不断升级,在同行业中步步领先。
